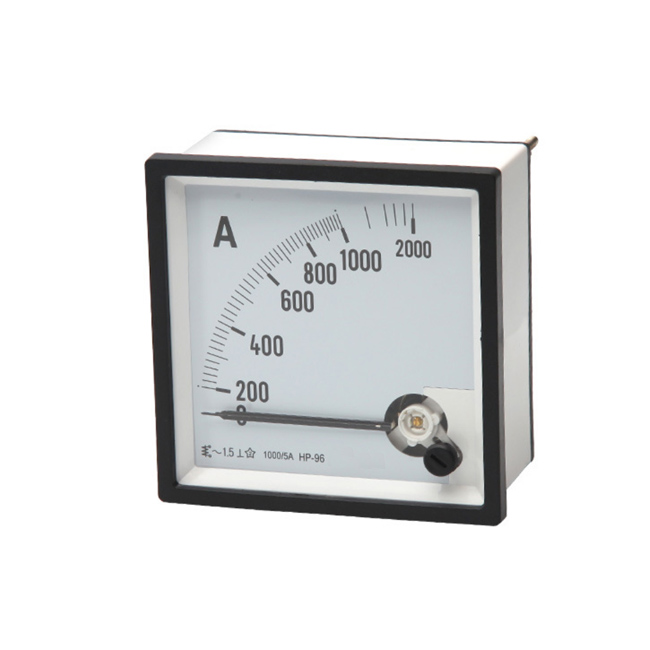

Indicateur de panneau analogique de haute précision

Indicateurs de panneau analogiques

Le L'appareil de mesure à panneau , également appelé compteur à bobine mobile, est destiné à mesurer le courant alternatif ou la tension alternative. Ces indicateurs de panneau seront installés dans l’appareillage pour afficher la tension ou le courant du circuit électrique. Les compteurs mesurent la valeur RMS et leurs indications sont très indépendantes de la forme de la courbe des valeurs mesurées. Il fonctionne également par une mesure de haute précision. La taille du panneau de mesure est de 96 x 96 mm, 72 x 72 mm et 48 x 48 mm, ampèremètre de courant électrique rectangulaire de haute qualité et voltmètre.

Principales données techniques

Récapitulation

Nom du produit	Compteur à pointeur
Type d'affichage	Type de pointeur
Taille	96*96mm
Précision	1.5
Fréquence	50Hz
Couleur du pointeur	noir
Couleur de la coque	Blanc
Attestation	CE PSE RoHS SGS
Structure intérieure	Passer à autre chose
Température de travail	-10~55°C

Spécification de base

Nom			Précision	Spécification normale	Remarque
Ampèremètre CA		UN	1.5	0,5A-20A	Peut être directement connecté
		UN	2.5	30A-100A	Peut être directement connecté
		UN	2.5	10/5A-10k/5A	Courant secondaire transmis par CT
Voltmètre CA		V	1.5	10V-750V	Peut être directement connecté
		kV	1.5	1kV-35kV	Tension secondaire de 100 V transmise par le transformateur de tension
Ampèremètre CC		uA mA	2.5	50uA-500uA 1mA-500mA	Peut être directement connecté
		UN	1.5	1A-15A	Peut être directement connecté
		UN	1.5	15A-3kA	Shunt externe attaché 75 mV 60 mV 50 mV
Voltmètre CC		V	1.5	3V-600V	Peut être directement connecté
		kV	1.5	1kV-3kV	Résistance extérieure attachée
Fréquencemètre		Hz	1.0	45-55 Hz 55-65 Hz	36 V, 100 V, 127 V, 220 V, 380 V
Compteur de puissance		KW Var	2.5	100V 380V 380-380kV	Tension secondaire 100 V transmise par tension ; courant secondaire transmis par Transformateur de courant 5-10kA/5A
Compteur de facteur de puissance		Parce que	2.5	COSΦ=0,5-1-0,5	100 V/5 A 220 V/5 A 380 V/5 A
Synchronoscope triphasé		Syn	2.5	100V 220V 380/100V	Intégration d'équipement de jauge, avec moniteur d'isolation
Max. compteur à demande		Un kA	3.0	10/5A-10k/5A	Courant secondaire transmis par CT

Contour et taille d'installation unité : mm

Taille du compteur	Taille de la surface		Taille de la coque			Taille d'installation
	Largeur (D)	Hauteur (H)	Largeur (D)	Hauteur (H)	Profondeur (L)	Largeur (D)	Hauteur (H)
48 carrés	48	48	43	43	65	42	42
72 carrés	72	72	67	67	85	67	68
96 carrés	96	96	91	91	80	92	92
