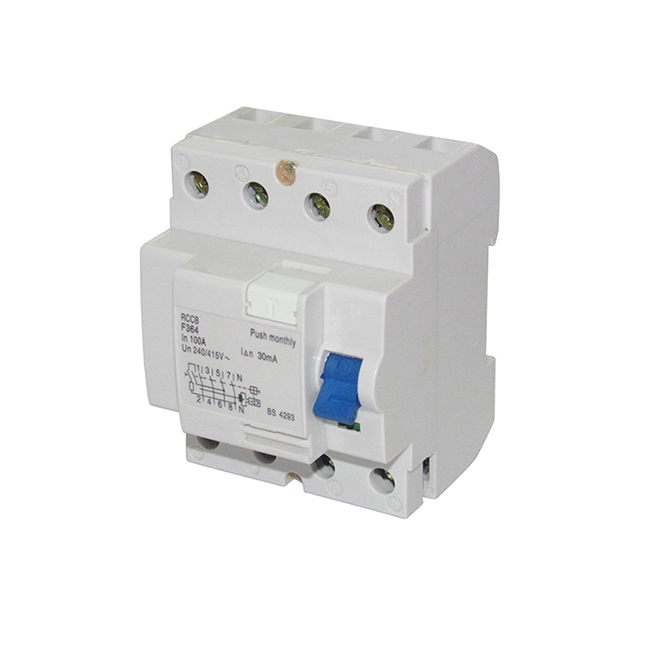

قاطع دائرة التسرب الأرضي F360

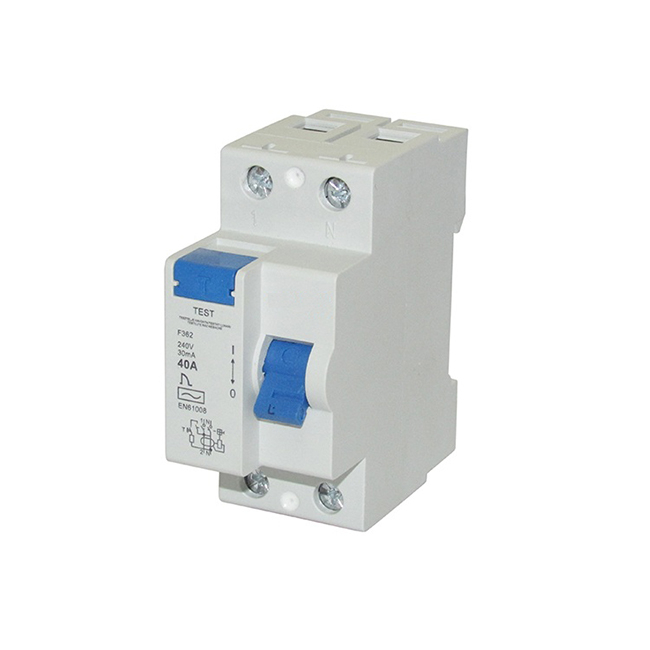

سلسلة F360 الكهرومغناطيسية من النوع RCCB 25-63A قاطع الدائرة الحالية المتبقية

يمكن أن يكون هذا المنتج أيضًا من النوع الإلكتروني الذي سيكون سعره أكثر تنافسية.

يمكن أن يكون غلاف RCCB من مادة PA ومواد الباكليت.

الميزات الكهربائية لقاطع الدائرة المتبقية
النوع (شكل موجة من تسرب الأرض المستشعر): AC، A، AC ~ S، A ~ S
التصنيف الحالي في: 25، 40، 50، 63A
الأقطاب: 2P، 4P
الجهد المقدر Ue: 240/415 فولت
الحساسية المقدرة في: 0.03، 0.1، 0.3A
جهد العزل Ui: 500 فولت
تصنيف القدرة المتبقية على التصنيع والكسر
Im:500A(In=25A/40A) 630A(In=50/63A)
تيار الدائرة القصيرة Inc=Ic:6000A
SCPD الصمامات:
وقت الاستراحة تحت In:0.1s
التردد المقدر: 50/60 هرتز
الجهد الكهربي لتحمل النبض (1.2/50) Uimp: 4,000 فولت
جهد اختبار عازل عند ind. التكرار. لمدة 1 دقيقة: 2.5 كيلو فولت
درجة التلوث: 2

الميزات الميكانيكية
العمر الكهربائي: 2,000
العمر الميكانيكي: 4,000
مؤشر تيار العطل: نعم
درجة الحماية: I P20
درجة الحرارة المحيطة (بمتوسط ​​يومي 35): -5 درجة...+40 درجة
درجة حرارة التخزين: -25 درجة...+70 درجة

تثبيت
نوع الاتصال الطرفي: شريط توصيل من النوع الكبل/الدبوس
حجم الطرف العلوي/السفلي للكابل: 25 مم 2
حجم الطرف العلوي/السفلي لشريط التوصيل: 25 مم 2
عزم الدوران المشدود 2.5 نيوتن*م
التثبيت: على سكة DIN EN 60715 (35 مم) عن طريق جهاز المشبك السريع
الاتصال: من الأعلى والأسفل
