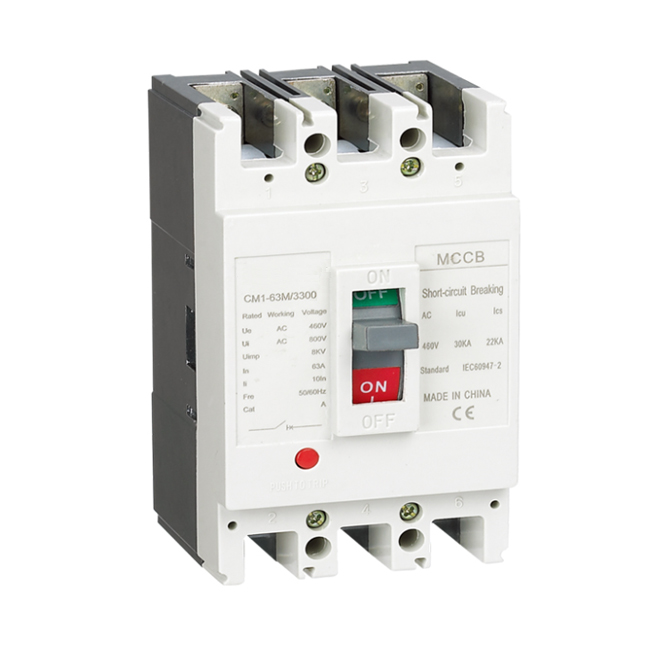

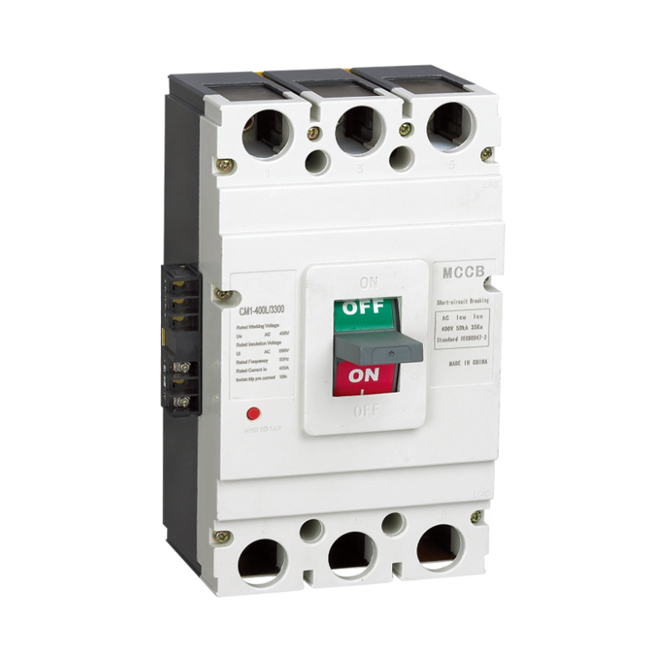

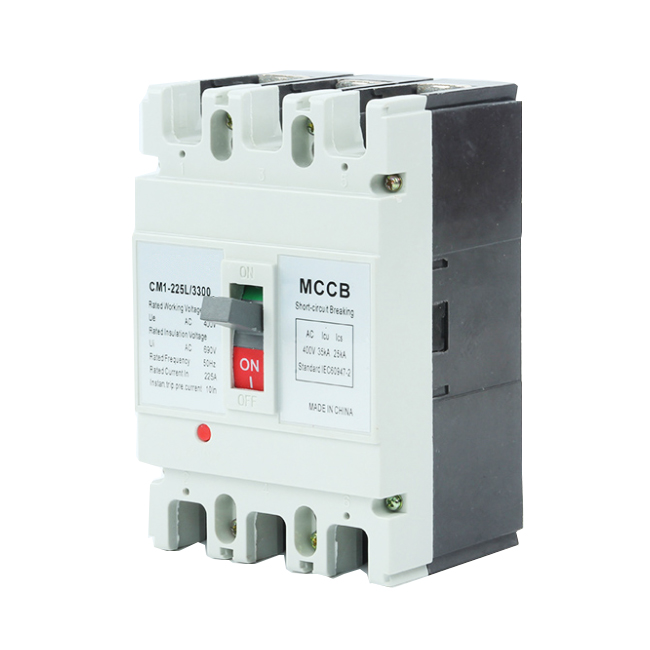

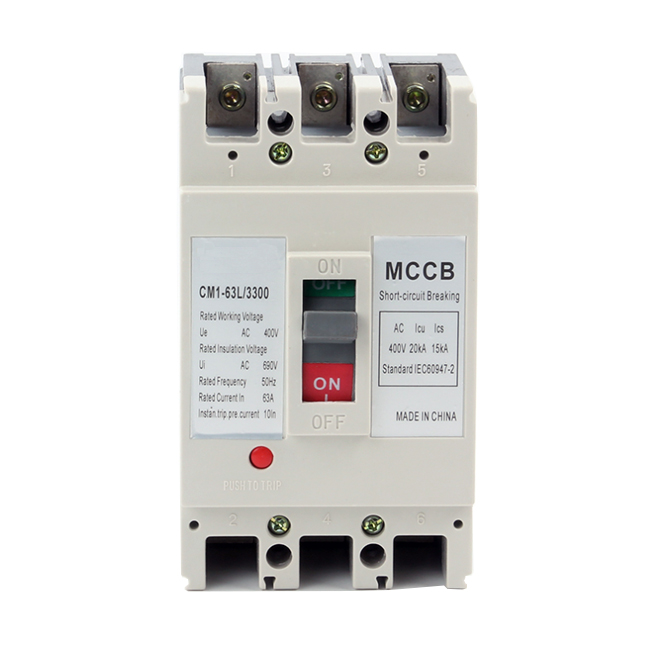

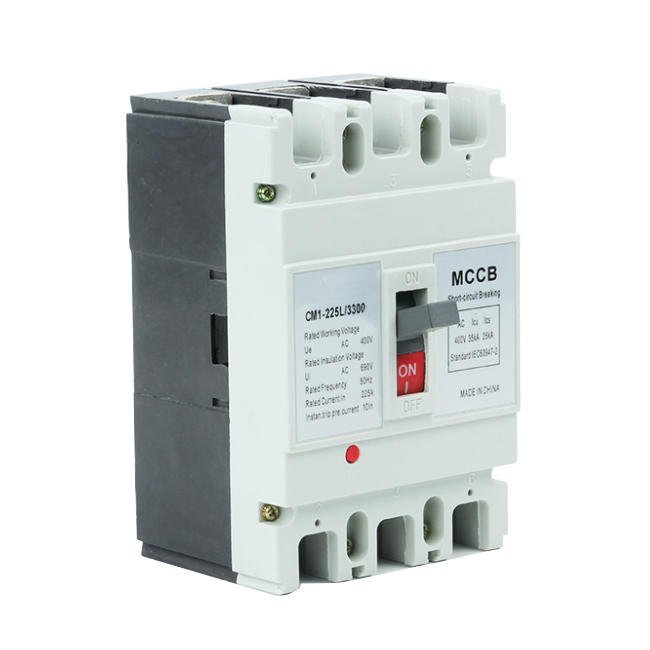

Автоматический выключатель в литом корпусе серии CM1

С М1Серия Автоматический выключатель в литом корпусе является одним из продуктов, разработанных и изготовленных с использованием передовых международных технологий. Он поставляется с номинальным изоляционным напряжением 550 и 800 В и используется для цепей переменного тока частотой 50/60 Гц, номинальным рабочим напряжением переменного тока 400 В (или ниже), номинальным рабочим током до 1600 А для нечастого переключения и запуска двигателей. Продукция соответствует стандарту IEC60947-2.

Номинальное напряжение изоляции автоматического выключателя составляет 800 В.

Это касается нечастых переходов схемы 50Гц (60Гц), номинального рабочего напряжения переменного тока 690В и ниже (постоянного тока 250В и ниже), номинального тока 10А или 1250А, а также использования двигателей с нечастыми пусками.

Автоматический выключатель, имеющий устройство с защитой от перегрузки, короткого замыкания и пониженного напряжения, может защитить цепь и оборудование электропитания от повреждения.

Автоматический выключатель имеет небольшие размеры, высокую отключающую способность, короткую дугу (часть стандартной нулевой дуги), антивибрацию, что позволяет удовлетворить спрос на промышленную электроэнергию.

Более того, это идеальный продукт для использования на суше и на кораблях.

Нормальные условия труда

1. Высота над уровнем моря: ≤2000 м.

2. Температура окружающей среды: -5℃~+40℃(+45℃для морской продукции)

3. устойчивость к воздействию влажного воздуха; устойчивость к соляному туману, масляному туману, плесени и воздействию ядерного излучения

4.Максимальный наклон 22,5 градуса.

5. Он может работать надежно, когда корабль находится в нормальной вибрации; он может надежно работать при землетрясении (4g)

6. И без риска взрыва в среде, средней неметаллической коррозии и повреждения изоляции от газа и пыли там, где она является проводящей. При отсутствии дождя и снега попал в лакал.

Основные данные автоматического выключателя в литом корпусе CM1 (MCCB)

Тип	Номинальный ток (А)	Кол-во полюсов	Номинальное напряжение изоляции (В)	Номинальное рабочее напряжение (В)	Дуга на расстоянии (мм)	Предельная отключающая способность при коротком замыкании (кА)
СМ1-63Л	6,10,16,20,25,32 40,50,53,63	3П, 4П	690В	380В	0	25
СМ1-63М					0	50
СМ1-100С	10,16,20,25,32 40,50,53,63,80,100				0	25
СМ1-100Л					0(0≤50)	35
СМ1-100М					0(0≤50)	50
CM1-100H					0(0≤50)	85
СМ1-225С	100 125 160 180 200 225				0≤50	25
СМ1-225Л					0≤50	35
СМ1-225М					0≤50	50
CM1-225H					0≤50	85
СМ1-400С	225 250 315 350 400				0≤50	35
СМ1-400Л					0≤50	50
СМ1-400М					0≤50	65
CM1-400H					0≤50	85
CM1-630C	400 500 630				0≤50	35
СМ1-630Л					0≤100	50
СМ1-630М					0≤100	65
CM1-630H					0≤100	100
СМ1-800М	630 700 800				0≤100	65
CM1-800H					0≤100	100

CM1 MCCB и аксессуары к нему
