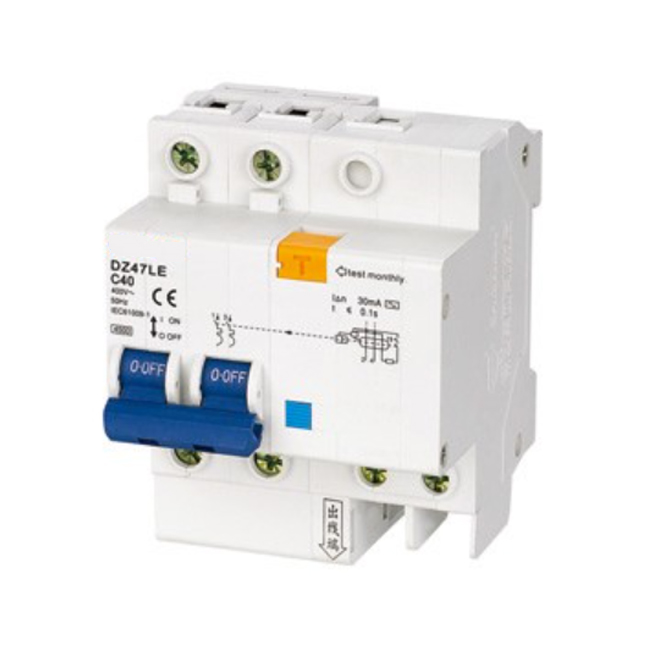

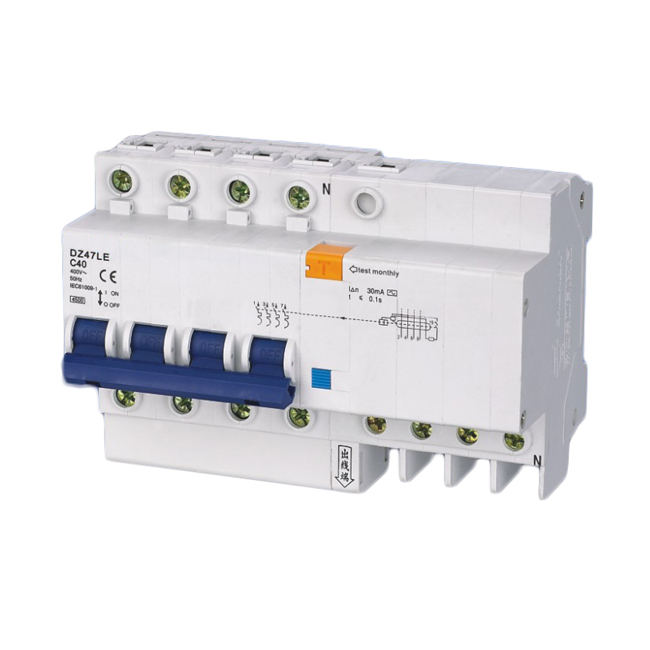

Numéro de modèle : DZ47-63LE 1P+E, 2P,2P+E,3P, 3P+E, 4P et 4P+E
Marque : BOND
Pouvoir de coupure : Disjoncteurs basse tension
Fonctionnement : Type électrique
Vitesse : Disjoncteur de type normal
Moyen d'extinction d'arc : Air
Installation : Fixe
Structure : MCB
Nombre de pôles : 3
Type : Disjoncteur
Fonction : Disjoncteur conventionnel
Certification : ISO9001-2000
Conditionnement : Cartons
Productivité : 100000
Transport : Maritime,Aérien
Lieu d'origine : Chine
Capacité d'approvisionnement : 500000
Certificat : CCC
Code HS : 8536200000
Port : Ningbo
Type de paiement : L/C, T/T
Incoterm : FOB,CFR,CIF,EXW
Caractéristiques électriques du RCBO (DZ47-63LE ELCB)
Type (forme d'onde de la fuite à la terre détectée) : AC, A
Caractéristiques de déclenchement thermomagnétique : B, C
Courant nominal Dans MCB + bloc RCD complémentaire : 6, 10, 16, 20, 25, 32, 40, 50, 63A
Pôles RCBO : 2P (1P+N), 4P (3P+N)
Tension nominale Ue : 240/415 V
Sensibilité nominale In MCB + bloc RCD supplémentaire : 0,03, 0,1, 0,3 A
RCBO Pouvoir résiduel nominal de fermeture et de coupure Im : 500 A (In40 A) 630 (In40 A)
Capacité nominale de court-circuit lcn : 4 500 A
Temps de coupure sous In : 0,1 s
RCBO Fréquence nominale : 50/60 Hz
tension de tenue aux chocs (1,2/50)Uimp : 4 000 V
Tension de TEST diélectrique à ind. Fréq. Pendant 1min : 2kV
Tension d'isolation Ui : 500V
RCBO Degré de pollution : 2
Caractéristiques mécaniques du RCBO
Durée de vie électrique : 2 000
Durée de vie mécanique : 4 000
RCBO Degré de protection : IP20
Température ambiante (avec moyenne quotidienne35) : -5...+40
Température de stockage : -25...+70
Installation du RCBO
Taille des bornes haut/bas pour câble : 25 mm2
Taille des bornes RCBO haut/bas pour jeu de barres : 25 mm2
Couple de serrage 2,0 N*m
Montage : Sur rail DIN EN 60715 (35 mm) au moyen d'un dispositif à clip rapide
Connexion : Par le haut et le bas (pour type combiné)
Par le haut (MCB + bloc RCD supplémentaire)
Dimension du RCBO (mm)
Catégories de produits : Disjoncteurs
