Numéro de modèle : JXL1 2P 4P
Marque : BOND
Pouvoir de coupure : Disjoncteurs basse tension
Fonctionnement : Type électrique
Vitesse : Disjoncteur de type normal
Moyen d'extinction d'arc : Air
Installation : Fixe
Structure : MCB
Nombre de pôles : 3
Type : Disjoncteur
Fonction : Disjoncteur conventionnel
Certification : ISO9001-2000
Conditionnement : Cartons
Productivité : 10000
Transport : Maritime,Aérien
Lieu d'origine : Chine
Capacité d'approvisionnement : 50000
Certificat : CCC
Code HS : 8536200000
Port : Ningbo
Type de paiement : L/C, T/T
Incoterm : FOB,CFR,CIF,EXW

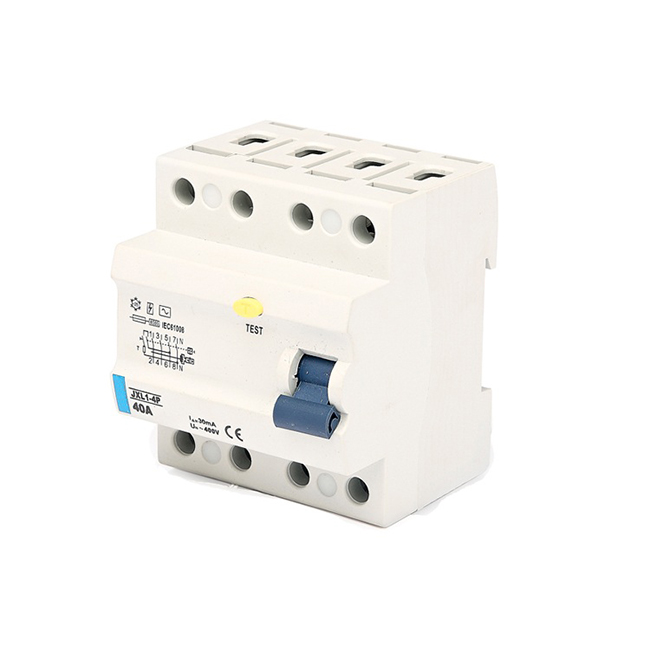

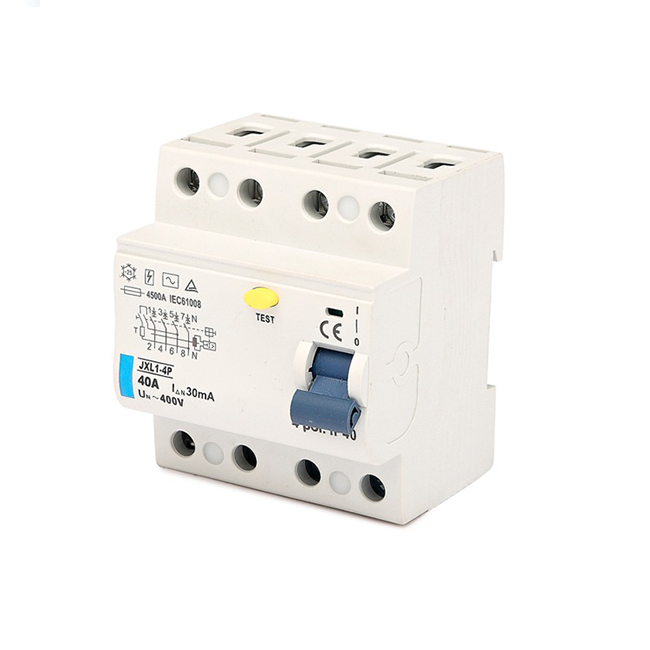

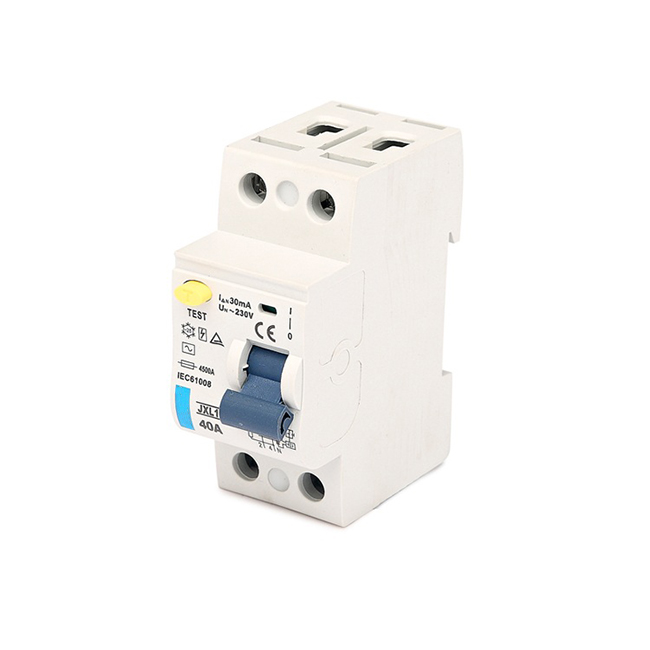

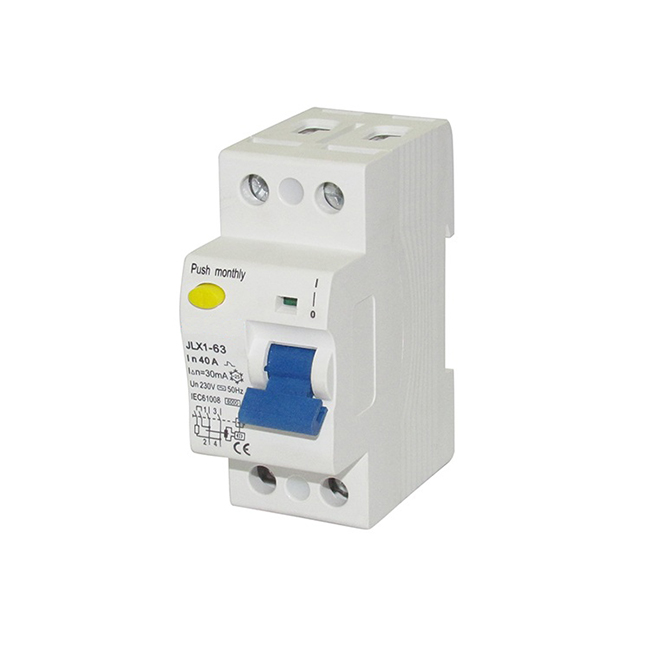

Disjoncteur à courant résiduel série JXL1 (sans protection contre les surintensités)
est le nouveau produit conçu de notre société. Ce qui est largement utilisé dans les zones industrielles, les zones commerciales, les grands bâtiments et les maisons civiles. En cas de choc électrique humain ou si le courant de fuite de la ligne dépasse la valeur prescrite, il sera
coupez rapidement l'alimentation électrique pour protéger la sécurité humaine et éviter l'accident dû à la fuite de courant.
Caractéristiques de ce nouveau disjoncteur à courant résiduel (RCCB)
Modèle : JXL1
Pôles : 2P, 4P
Normes : IEC61008-1/EN61008-1
Courant nominal (In) :10A,16A,25A,32A,40A,50A,63A et 80A
Tension nominale (Ue) : 240V 2P /415V 4P
Fréquence nominale : 50/60 Hz
Tension d'isolation nominale (Ui) : 500 V
Courant de fonctionnement résiduel nominal (I An) : 30 mA, 100 mA, 300 mA, 500 mA
Courant résiduel nominal de non-fonctionnement (I Δno) : 15 mA, 50 mA, 150 mA, 250 mA
Sensibilité : A et AC
Temps de fonctionnement maximum : I Δ =I Δ n t≤0,1 s, I Δ =5I Δ n t ≤0,04 s
Pouvoir nominal de fermeture et de coupure (Im) : In ≤ 50A 500mA, In ≤63 A 630mA
Valeur limitée du courant de non-fonctionnement : 6 In
Courant de court-circuit limite nominal (Inc) : 4 500 A
Durée de vie mécanique : 100 000
Durée de vie électrique : 4000
Degré de protection : IP20
Température ambiante : -5 ℃ ~ +40 ℃
Niveau d'installation : ≤2000m
Informations d'emballage : 2P 100 pièces/ctn, GW : 23 kg/ctn, 47*42*17,5 cm/ctn ; 4P 50 pièces/ctn, GW : 20 kg/ctn, 47*40*17,5 cm/ctnWir
Figure du principe de fonctionnement et dimension du JXL1 RCCB
Catégories de produits : Disjoncteurs
